Когда сервопривод останавливается с ошибкой, первым под подозрение попадает преобразователь. Но заметная часть отказов — в самом двигателе: изоляция, термодатчик, энкодер, тормоз, подшипники. Ниже — порядок проверки, который мы проходим в лаборатории. Большую часть шагов можно выполнить на месте обычными приборами.
Когда подозревать двигатель
- ошибка перегрева двигателя по термодатчику при нормальной нагрузке и температуре в цехе;
- ошибки энкодера, которые появляются во время вращения, а на неподвижном двигателе пропадают;
- сверхток или замыкание на землю, которые повторяются на заведомо исправном приводе;
- рывки, вибрация, гул, потеря позиции, перегрев корпуса;
- следы масла или охлаждающей жидкости на фланце и разъёмах.
1. Изоляция обмоток
Мегаомметром проверяют изоляцию каждой фазы U, V, W относительно корпуса. Для двигателей с питанием до 400 В обычно берут испытательное напряжение 500 В. Кабель двигателя проверяют отдельно — так понятно, где именно проблема. Методика — в статье «Как правильно пользоваться мегаомметром».
У исправного серводвигателя сопротивление изоляции обычно — десятки и сотни мегаом. Ориентир для эксплуатации — не ниже 1 МОм. Важнее абсолютной цифры динамика: если от замера к замеру значение заметно падает, внутрь попадает влага или масло.
2. Сопротивление фаз
Сопротивление между выводами U–V, V–W и W–U у серводвигателя — единицы ом и доли ома, поэтому обычный мультиметр даёт большую погрешность; лучше миллиомметр или четырёхпроводная схема. Все три значения должны совпадать в пределах нескольких процентов. Заметная разница — межвитковое замыкание или плохой контакт в разъёме.
3. Термодатчик
В обмотку встроен датчик температуры: позистор (PTC), KTY или PT1000 — тип указан в документации на двигатель. Измерьте его сопротивление при комнатной температуре и сравните с паспортным значением. Обрыв или короткое замыкание — неисправность; сильное отклонение от паспорта — повод проверить датчик и его цепь. Если датчик исправен, а ошибка перегрева остаётся, ищите причину в охлаждении обмотки: грязь, масло, перегрузка, заклинивающий тормоз.
4. Энкодер или резольвер
- Кабель. Обрыв или плохой контакт в разъёме даёт ошибку сразу после включения. Проверьте целостность жил, экран и его заземление на стороне привода.
- Питание. Напряжение питания энкодера на разъёме двигателя должно соответствовать документации (часто 5 или 8 В). Просадка на длинном кабеле — частая причина сбоев.
- Загрязнение. Масло или пыль на оптическом диске дают ошибки во время вращения, когда сигнал «проседает» на отдельных участках. Это работа для лаборатории: энкодер разбирают и чистят.
- Фазировка. После снятия или замены энкодера синхронному двигателю нужна повторная фазировка (автонастройка угла) на приводе. Без неё — рывки, сверхток и перегрев.
5. Стояночный тормоз
Тормоз обычно питается постоянным напряжением 24 В. Проверьте сопротивление катушки по документации и отчётливый щелчок при подаче питания. Если тормоз не отпускает полностью, двигатель работает «с притормаживанием»: растёт ток, греется корпус, изнашиваются накладки.
6. Механика

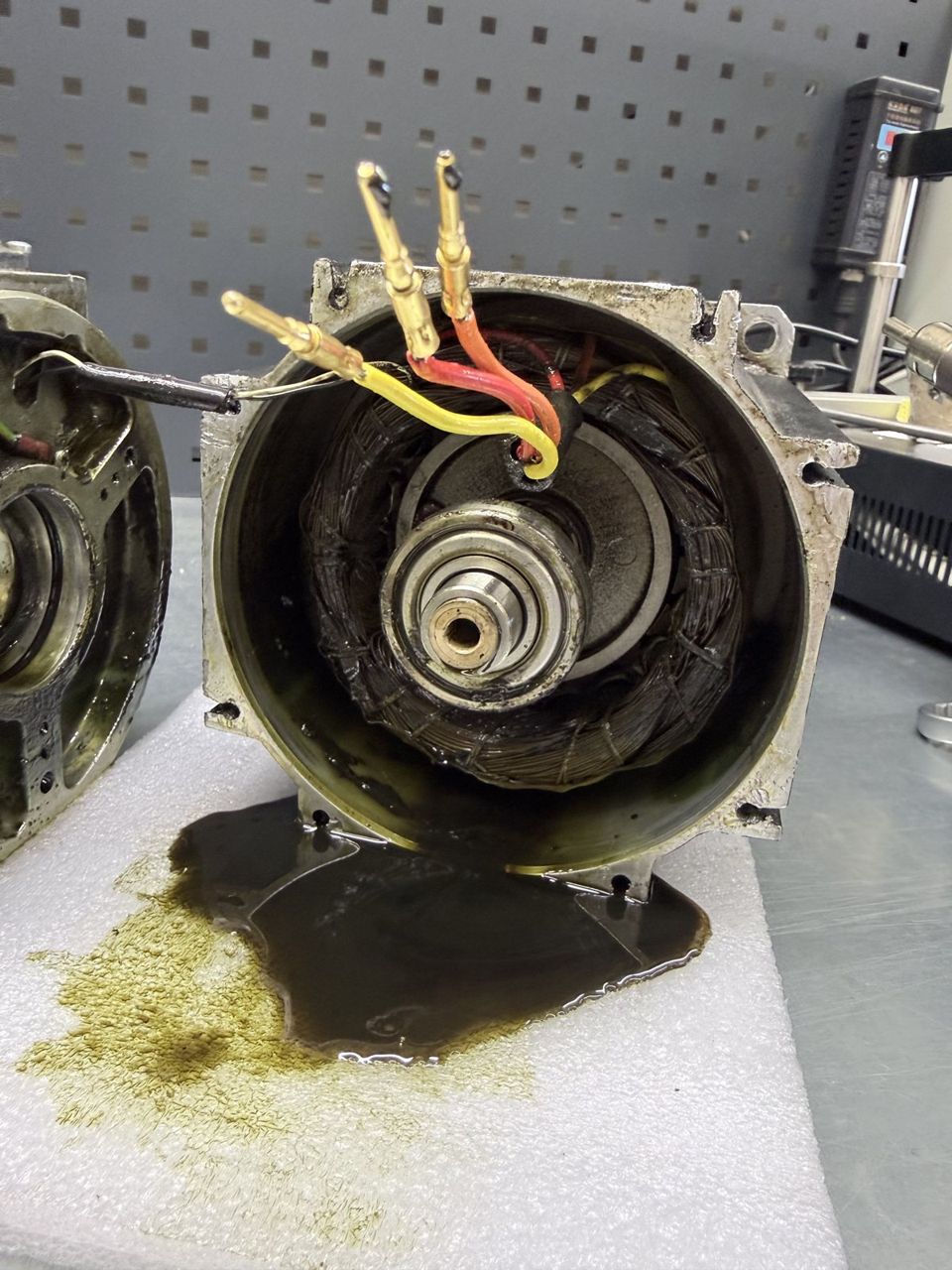

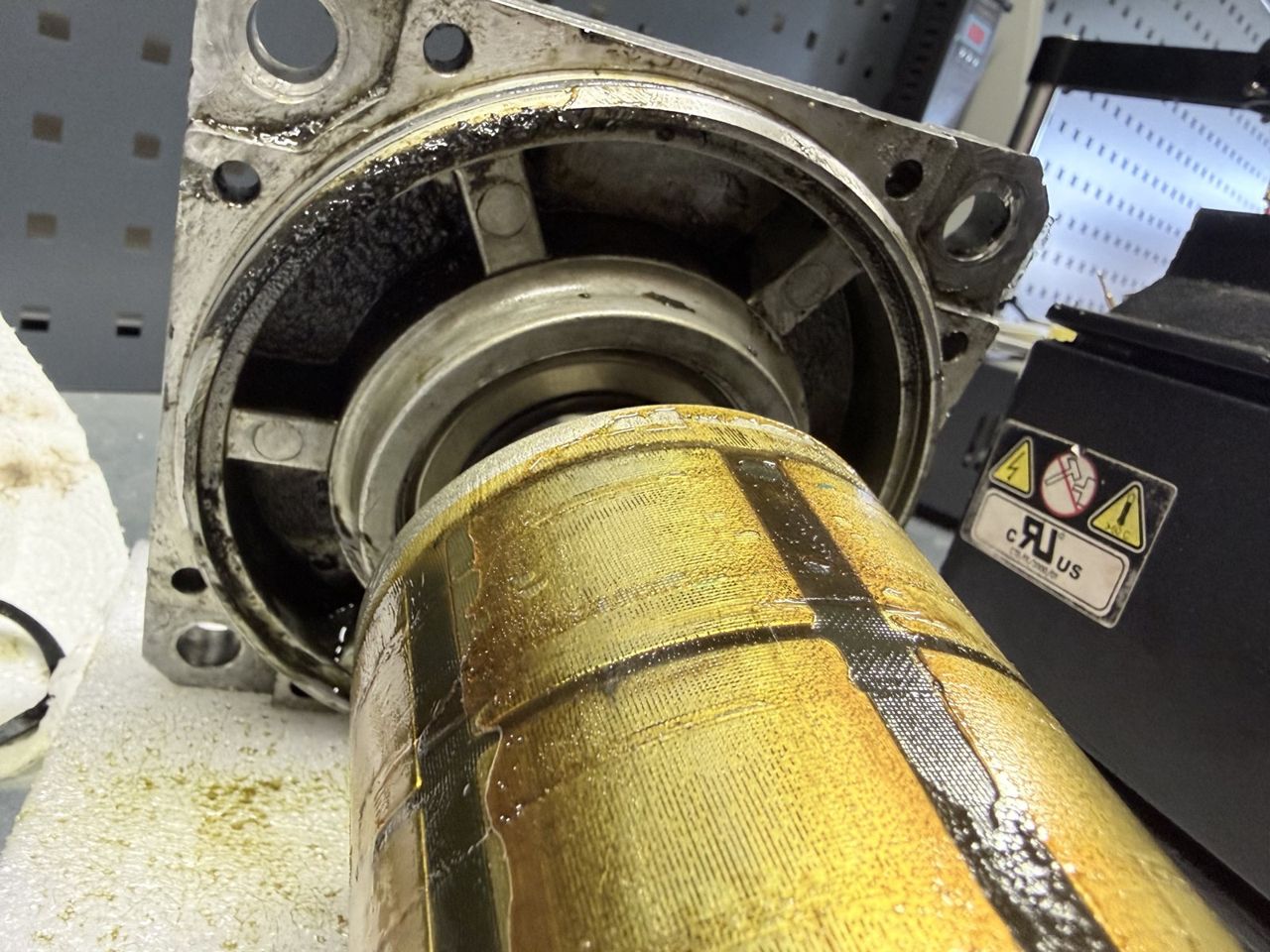

Проверните вал рукой при отключённых фазах: ход должен быть ровным, без заеданий, хруста и люфта. Шум подшипников, биение вала и следы масла на фланце — повод вскрыть двигатель. Как выглядит двигатель, в который попало масло из редуктора, — в кейсе Unimotor FM.
Когда везти в ремонт
| Что обнаружили | Что делать |
|---|---|
| Изоляция ниже 1 МОм или быстро падает | Сушка, отмывка, при пробое — перемотка |
| Разница сопротивлений фаз | Диагностика обмотки в лаборатории |
| Обрыв или КЗ термодатчика | Замена датчика, проверка обмотки |
| Ошибки энкодера при вращении | Чистка или замена энкодера, фазировка |
| Масло внутри, шум подшипников | Разборка, мойка, замена подшипников и манжет |
