Цепь торможения преобразователя частоты: как работает тормозной IGBT и почему он горит

Куда девается энергия при торможении двигателя, как её сбрасывает тормозной IGBT и почему этот ключ часто остаётся без защиты от короткого замыкания.

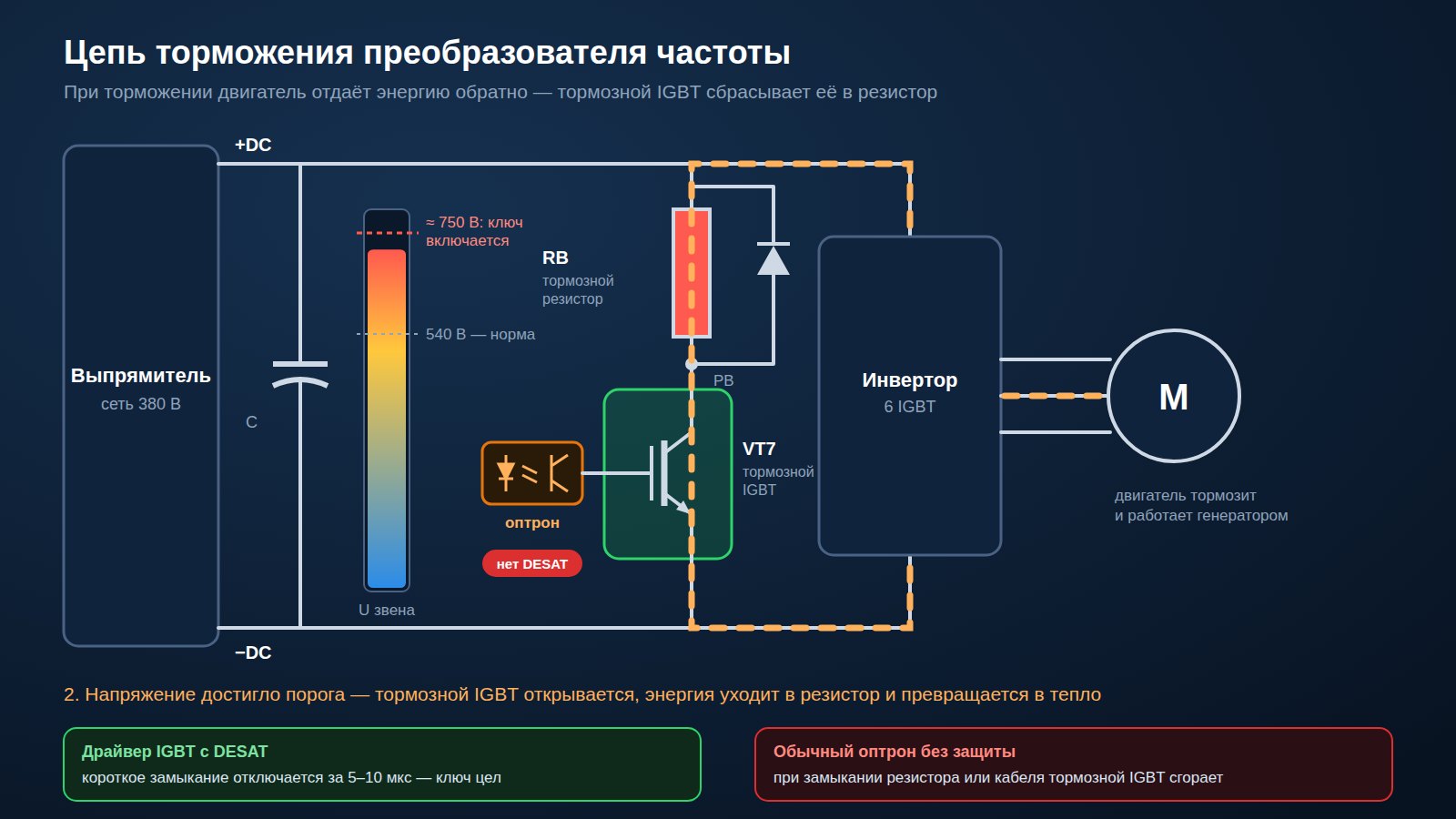

Схема цепи торможения преобразователя частоты: звено постоянного тока, тормозной резистор и тормозной IGBT

Когда двигатель тормозит, он превращается в генератор и возвращает энергию в преобразователь частоты. Куда её девать — задача цепи торможения: тормозного IGBT и тормозного резистора.

Откуда берётся лишняя энергия

Преобразователь частоты выпрямляет сетевое напряжение и накапливает его в конденсаторах звена постоянного тока — около 540 В при питании от сети 380 В. При торможении, опускании груза или остановке механизма с большой инерцией двигатель вращается быстрее, чем задаёт привод. Ток через обратные диоды инвертора идёт в обратную сторону и заряжает конденсаторы. Вернуть энергию в сеть обычный диодный выпрямитель не может, и напряжение звена растёт.

Если ничего не делать, привод отключится с ошибкой перенапряжения, а при резком росте напряжения могут пострадать конденсаторы и транзисторы.

Как работает тормозной ключ

Тормозной резистор подключён между «плюсом» звена постоянного тока и тормозным IGBT (выводы обычно обозначены «+» и PB, B1 и B2 или DB). Эмиттер тормозного IGBT соединён с «минусом» звена.

  1. Привод постоянно измеряет напряжение звена.
  2. Когда оно превышает порог — для приводов на 380–480 В обычно около 700–780 В, — контроллер открывает тормозной IGBT.
  3. Ток идёт через резистор, энергия превращается в тепло, напряжение звена снижается.
  4. Когда напряжение опускается ниже порога, ключ закрывается. При длительном торможении он переключается много раз в секунду, удерживая напряжение около порога.

Параллельно резистору обычно стоит диод: он гасит выброс напряжения от индуктивности резистора и кабеля в момент выключения ключа.

Анимация: при торможении напряжение звена постоянного тока растёт, тормозной IGBT открывается и энергия уходит в тормозной резистор
Анимация: напряжение звена растёт до порога, тормозной IGBT открывается и сбрасывает энергию в резистор

Как подобрать сопротивление и мощность резистора — в статье «Тормозной резистор: как подобрать сопротивление и мощность».

Слабое место: оптрон вместо драйвера

Транзисторы инвертора управляются полноценными драйверами IGBT с защитой от короткого замыкания — функцией DESAT (десатурации). При замыкании драйвер за несколько микросекунд замечает, что транзистор вышел из насыщения, и плавно его выключает. Как это работает — в статье «Драйверы IGBT и защита DESAT».

А вот тормозным ключом на многих азиатских и некоторых европейских преобразователях частоты управляет обычный оптрон с простым усилителем. Функции DESAT в этой цепи нет. Пока резистор и кабель исправны, этого достаточно: ток ограничен сопротивлением резистора.

Но если сопротивление в цепи исчезло, тормозной IGBT остаётся без защиты. Замыкание резистора или кабеля на корпус, пробой изоляции, резистор с сопротивлением ниже допустимого — и через ключ идёт ток короткого замыкания. Выключить его некому: транзистор сгорает за доли секунды, часто вместе с оптроном, а иногда — с выпрямителем и предохранителями.

Признаки неисправного тормозного ключа

Что происходитВероятная причина
Резистор греется сразу после подачи питания, без торможенияТормозной IGBT пробит и постоянно открыт
Ошибка перенапряжения при торможении, резистор холодныйКлюч или оптрон в обрыве, обрыв резистора или кабеля, торможение отключено в параметрах
Срабатывают автоматы или предохранители при торможенииЗамыкание в цепи резистора
Выводы + и PB звонятся накороткоПробой тормозного ключа

Проверить тормозной ключ мультиметром можно так же, как транзисторы инвертора — см. статью «Как проверить IGBT-модуль и диоды выпрямителя мультиметром».

Как уберечь тормозной ключ

  • Ставьте резистор с сопротивлением не ниже минимально допустимого для вашего привода.
  • Раз в год проверяйте мегаомметром изоляцию резистора и кабеля относительно корпуса.
  • Прокладывайте кабель к резистору отдельно, без перегибов и защищайте от механических повреждений.
  • Подключите тепловое реле резистора к входу внешней ошибки привода.
  • Если в документации предусмотрены предохранители в цепи резистора — не пренебрегайте ими.
  • После выхода из строя тормозного ключа проверьте оптрон, резистор и кабель, прежде чем ставить новый транзистор. Иначе он сгорит при первом же торможении.
