Первое включение преобразователя частоты — самый рискованный момент пусконаладки. Ошибка монтажа, незамеченная при подключении, проявляется мгновенно: вспышка, хлопок и выгоревший силовой каскад. Проверка силовых цепей до подачи напряжения занимает 20–30 минут и страхует от подавляющего большинства «фейерверков».
Шаг 1. Визуальный контроль
- Сеть подключена строго на клеммы L1/L2/L3 (R/S/T), двигатель — на U/V/W. Перепутанные местами ввод и выход — классическая причина мгновенной гибели инвертора.
- Тормозной резистор — только на штатные клеммы (P/PR, +/BR). Перемычка или резистор, посаженные не на те клеммы, замыкают DC-шину.
- Затяжка всех силовых клемм с моментом по мануалу, отсутствие жил «внахлёст» и торчащих проволочек.

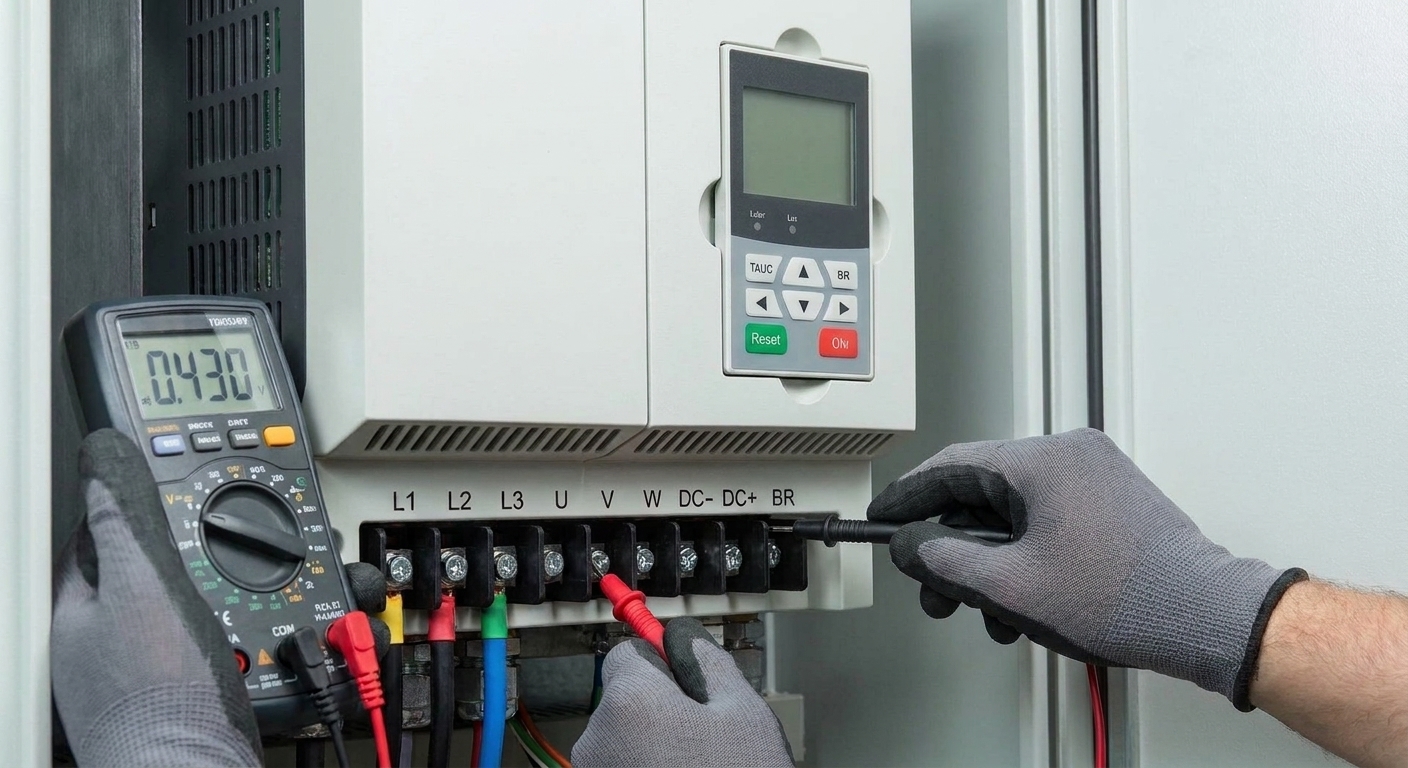

Шаг 2. Прозвонка мультиметром (питание снято!)
- Входной выпрямитель: в режиме проверки диодов — между каждой фазой входа и клеммами «+»/«−»: в одну сторону падение 0,3–0,5 В, в обратную — обрыв.
- Выходные IGBT: аналогично между «+»/«−» и каждой фазой выхода. Короткое замыкание в любом направлении — признак пробитого модуля.
- Отсутствие КЗ: между фазами входа, между фазами выхода и с шины на корпус (PE) не должно быть замыканий.
Шаг 3. Проверка двигателя и кабеля
- Сопротивление обмоток двигателя одинаково по всем трём фазам (разброс не более 5%).
- Изоляция кабель+двигатель мегаомметром на 500 В — не менее 5 МОм. Важно: кабель на время замера отсоединяют от клемм ПЧ, иначе испытательное напряжение убьёт выходной каскад.
Шаг 4. Первое включение
- Подайте питание без команды пуска, проверьте отсутствие ошибок и напряжение DC-шины (~540 В для сети 380 В).
- Задайте параметры двигателя с шильдика, выполните автотюнинг.
- Первый пуск — на минимальной частоте 5–10 Гц без нагрузки, контролируя ток по дисплею.
