Значительная часть «загадочных» отказов приводов — перекосы фаз, ошибки по перенапряжению, оплавленные клеммники — начинается с одного плохо затянутого винта. Контактное соединение — это точный механический узел, и у него есть паспортный параметр: момент затяжки в ньютон-метрах (Н·м).
Чем опасен недотяг
- Переходное сопротивление контакта растёт, точка контакта греется по закону P = I²R.
- Нагрев ускоряет окисление, окисление снова увеличивает сопротивление — процесс самоускоряется.
- Финал: оплавленный клеммник, обрыв фазы под нагрузкой, ошибки выходного каскада, а в худшем случае — пожар в шкафу.
Чем опасна перетяжка
- Срыв резьбы и деформация латунной клетки клеммника — соединение выглядит затянутым, но не держит.
- Передавленная многопроволочная жила: часть проволочек перерезается, сечение падает, точка греется.
- Треснувший корпус клеммника или пластмассы платы — микротрещины проявляются через месяцы вибрации.
Типичные моменты затяжки
- клеммы управления (0,5–1,5 мм²) — 0,22–0,25 Н·м;
- силовые клеммы малых ПЧ до 4 кВт — 1,2–1,5 Н·м;
- силовые клеммы 5,5–22 кВт — 2,5–4,5 Н·м;
- шпильки M8/M10 мощных приводов — 8–25 Н·м.
Точные значения всегда указаны в мануале конкретной серии и часто продублированы на наклейке возле клеммника. «От руки, но с чувством» — не метод: рука человека ошибается в 2–3 раза.
Правила качественного монтажа

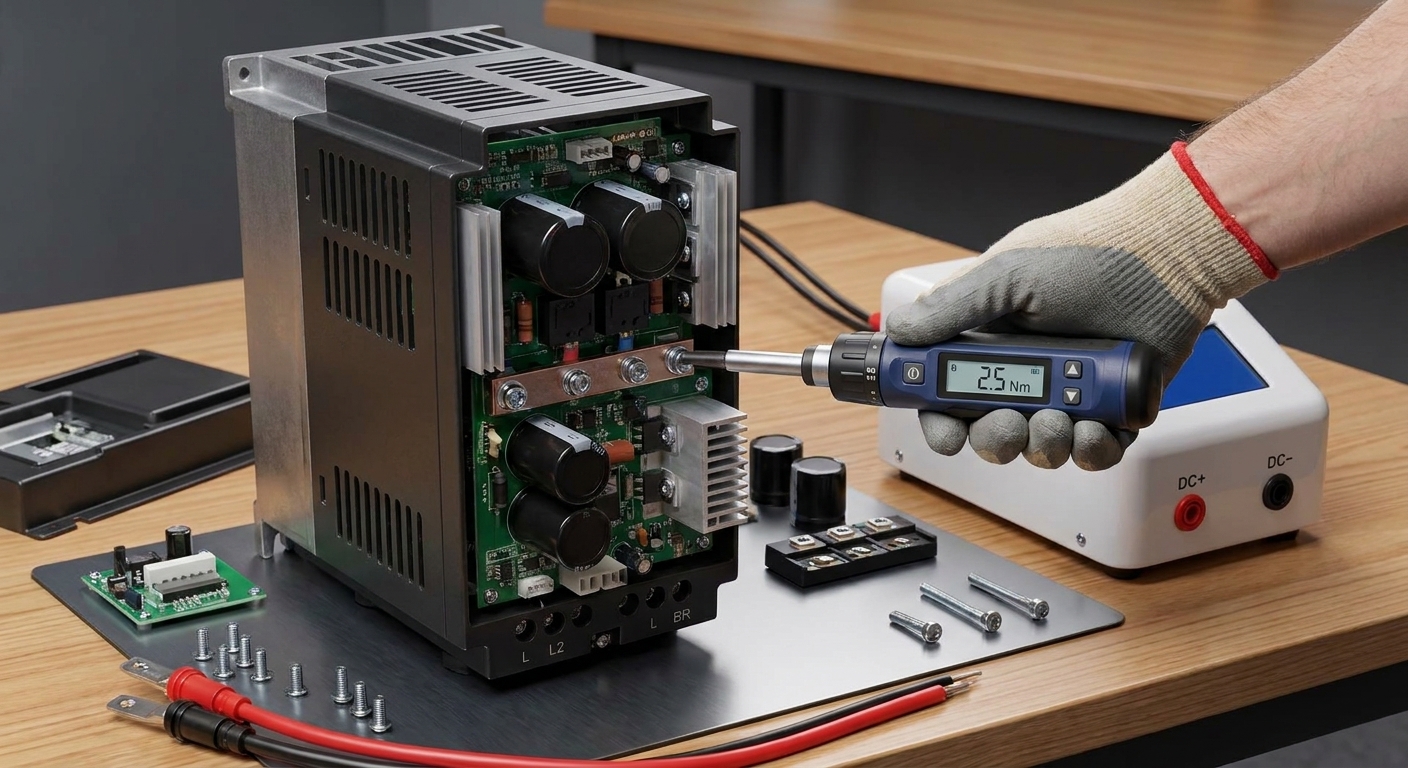

- Используйте динамометрическую отвёртку или ключ с диапазоном, соответствующим клеммнику.
- Многопроволочные жилы оконцовывайте наконечниками (НШВИ) — голая скрутка в клемме недопустима.
- Протягивайте силовые соединения повторно через 2–4 недели после ввода в эксплуатацию: медь «течёт» под давлением, и момент ослабевает.
- Включите протяжку контактов в регламент ТО — раз в 6–12 месяцев в зависимости от вибронагруженности.
